CẢM BIẾN DÒNG ĐIỆN XE NÂNG

Cảm biến dòng điện xe nâng là thiết bị đo lường và giám sát cường độ dòng điện chạy qua các mạch động lực cốt lõi trong hệ thống điện xe nâng. Thiết bị này có nhiệm vụ đo cường độ dòng điện cấp cho motor di chuyển, motor nâng hạ hoặc mạch sạc. Sau đó truyền tín hiệu về bộ điều khiển ECU để giám sát tải, điều chỉnh công suất và bảo vệ hệ thống điện khỏi tình trạng quá dòng.

Cảm biến dòng điện xe nâng là gì?

Cảm biến dòng điện xe nâng là thiết bị điện tử có khả năng đo cường độ dòng điện chạy qua hệ thống điện của xe nâng. Dữ liệu thu được sẽ được gửi đến bộ điều khiển để:

- Giám sát dòng điện của motor lái, motor di chuyển và motor nâng.

- Kiểm soát mức tiêu thụ điện năng.

- Bảo vệ bộ điều khiển công suất.

- Phát hiện hiện tượng quá tải hoặc ngắn mạch.

- Điều khiển tốc độ và mô-men xoắn của motor chính xác hơn.

Nói một cách dễ hiểu, cảm biến này chính là “con mắt” giám sát dòng điện của xe nâng. Khi cảm nhận sự biến động này bị lệch hoặc hỏng hóc, toàn bộ hệ thống trên xe có thể bị ảnh hưởng trực tiếp.

Vì sao cảm biến dòng điện xe nâng lại quan trọng?

Trên xe nâng động cơ đốt trong, dòng điện chri khởi động hệ thống phục vụ và chiếu sáng. Nhưng với xe nâng điện, dòng điện chính là “nhiên liệu” vận hành toàn bộ xe. Dưới đây là vị trí lắp đặt và chức năng cụ thể của cảm biến dòng điện xe nâng:

Động cơ di chuyển

- Vị trí lắp: trên tuyến cáp động lực nối giữa bo điều khiển và động cơ.

- Chức năng: đo dòng điện xả của bo mạch cho động cơ, kiểm soát mô-men xoắn và dòng khởi động.

Động cơ bơm thủy lực

- Vị trí lắp: trên đường nguồn cấp cho motor bơm trợ lực nâng hạ.

- Chức năng: giám sát dòng làm việc khi nâng hàng nặng, phát hiện tình trạng quá áp thủy lực.

Hệ thống bình ắc quy va sạc

- Vị trí lắp: đặt tại đầu ra cọc nguồn tổng hoặc bo mạch sạc tự động.

- Chức năng: giám sát dòng xả tổng và dòng sạc vào bình, ngăn ngừa quá nhiệt và chai pin.

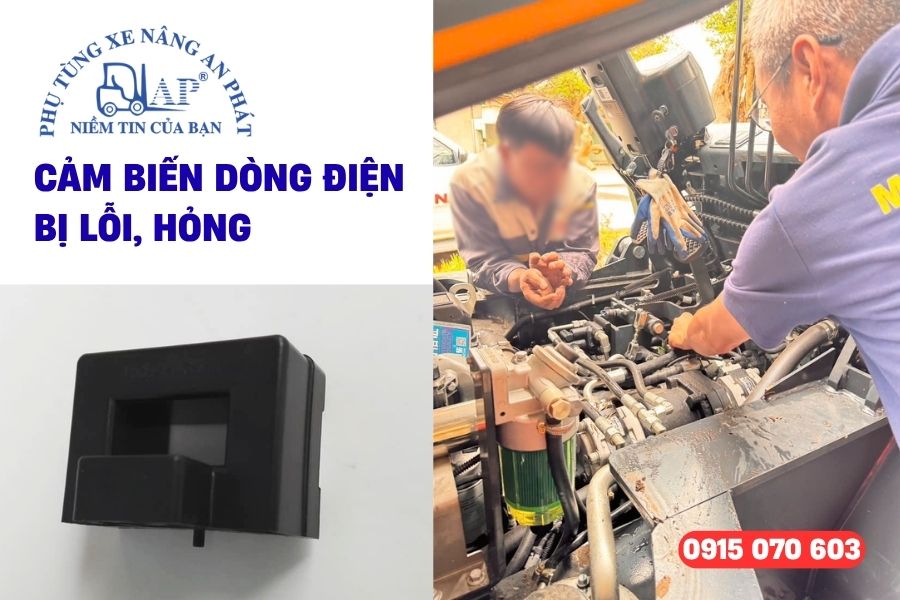

Chẩn đoán dấu hiệu cảm biến dòng điện xe nâng bị lỗi

Sự hỏng hóc của cảm biến dòng điện xe nâng sẽ làm gián đoạn luồng dữ liệu phản hồi về bo điều khiển. Nó khiến hệ thống quản lý điện không thể xác định được tải trọng thực tế. Do đó, việc nắm vững các biểu hiện hư hỏng và quy trình kiểm tra chuẩn hóa sẽ giúp bạn xử lý sự cố nhanh chóng, tránh dừng máy kéo dài.

Nhận biết hư hỏng cảm biến dòng điện xe nâng

- Màn hình điều khiển xuất hiện các mã lỗi liên quan đến hệ thống dòng điện.

- Xe nâng không thể di chuyển hoặc không nâng hạ được.

- Xe nâng vận hành giật cục, tăng tốc không đều hoặc tự đọng ngắt công suất đột ngột khi vặn tay ga.

- Quan sát thấy vỏ nhựa kỹ thuật bị nứt vỡ do va đập, phần keo đúc bị biến dạng.

Chẩn đoán sự cố cảm biến dòng điện bị hỏng

Khi xe nâng khởi động và vận hành, bo mạch điều khiển sẽ liên tục kiểm tra tín hiệu phản hồi từ cảm biến dòng điện. Nếu tín hiệu trả về nằm trong dải điện áp chuẩn, xe nâng duy trì vận hành bình thường.

Tuy nhiên, trong trường hợp mất tín hiệu hoặc tín hiệu sai lệch ngoài ngưỡng an toàn, bo mạch sẽ lập tức kích hoạt mã lỗi trên màn hình taplo. Đồng thời ngắt nguồn cấp ra motor để bảo vệ an toàn tuyệt đối cho hệ thống điện xe nâng.

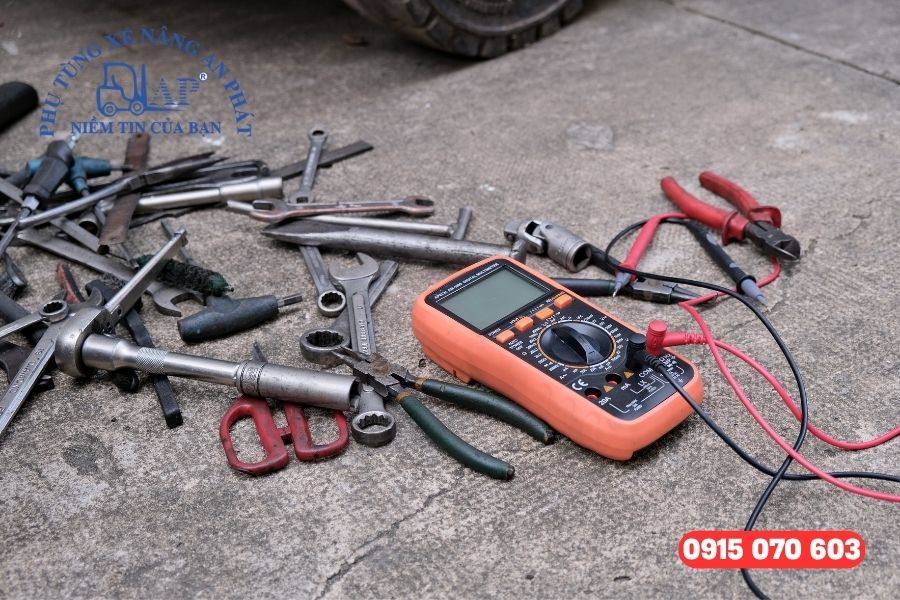

Hướng dẫn kiểm tra kỹ thuật cảm biến dòng điện xe nâng qua 4 bước

Với kinh nghiệm hơn 15 năm hoạt động trong lĩnh vực cung cấp phụ tùng xe nâng và dịch vụ sửa chữa xe nâng. Dưới đây là 4 bước kiểm tra cảm biến dòng điện xe nâng trước khi ra quyết định mua hàng hay không. Bao gồm:

Kiểm tra nguồn cấp

Sử dụng đồng hồ đo điện áp VOM để đo nguồn cấp tại giắc cắm cảm biến. Giá trị điện áp chuẩn thường nằm trong khoảng 10–60VDC hoặc 5VDC tùy thuộc vào thiết kế của nhà sản xuất. Nếu mất nguồn, cần kiểm tra lại dây dẫn và cầu chì bo mạch.

Kiểm tra dây tín hiệu và tiếp xúc giắc cắm

Quan sát giắc cắm chuyên dụng xem có bị oxy hóa, cong vênh chân kim hoặc lỏng lẻo không. Kiểm tra độ thông mạch của bó dây bọc ống ruột gà nối từ cảm biến dòng điện xe nâng về bo điều khiển để phát hiện các điểm đứt ngầm do mỏi cơ học.

Đo tín hiệu điện áp ra

Khi xe ở trạng thái nghỉ (dòng điện qua cáp bằng 0), đo điện áp chân signal của cảm biến. Giá trị chuẩn thông thường là điểm giữa điện áp nguồn. Khi vận hành cho động cơ quay nhẹ, điện áp này phải tăng hoặc giảm tuyến tính theo chiều dòng điện.

Kiểm tra khoảng cách cảm ứng và từ tính

Kiểm tra vị trí lắp đặt trên giá đỡ, đảm bảo cáp động lực đâm xuyên qua tâm lõi cảm biến vuông góc, không bị lệch vị trí gây sai số đo từ trường.

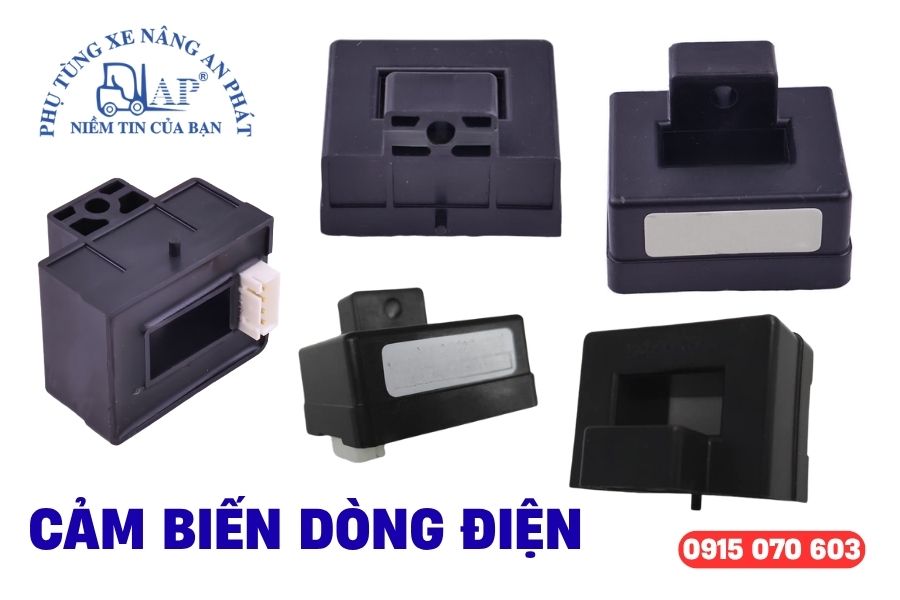

Cách chọn mua cảm biến dòng điện xe nâng chuẩn mã OEM

Để đảm bảo thiết bị thay thế hoàn toàn tương thích và vận hành ổn định trên hệ thống điện xe nâng, kỹ thuật viên cần thu thập các thông tin kỹ thuật sau trước khi đặt mua:

Xác định thông số nameplate xe nâng

Trích xuất chính xác Model xe, Số Serial và Năm sản xuất ghi trên tem thông số kim loại gắn trên khung xe (ví dụ: Toyota 7FB25, Nichiyu FBR15, Komatsu FB20-12).

Xác định loại bo điều khiển

Xác định dòng xe nâng đang sử dụng bo mạch do hãng nào sản xuất (như Curtis, Zapi, Sevcon, hay bo mạch OEM độc quyền của Toyota/Linde). Mỗi loại bo mạch đòi hỏi dải tín hiệu ngõ ra của cảm biến hoàn toàn khác nhau

Kiểm tra mã OEM trên thân cảm biến cũ

Chụp lại tem nhãn dán trên vỏ cảm biến bị hỏng. Các thông số quan trọng cần ghi nhận bao gồm: Mã phụ tùng nhà máy, Điện áp cấp (ví dụ 10-60VDC), Dải dòng điện đo định mức (ví dụ 100A, 300A, 500A).

Kiểu dáng chân giắc và kích thước

Xác định số lượng chân cắm, chuẩn giắc kết nối kim loại/nhựa và đường kính lỗ xỏ cáp động lực.

Tùy vào hãng xe, đời xe và mã lỗi, đội ngũ kỹ thuật viên An Phát sẽ tư vấn đúng loại cảm biến dòng điện xe nâng phù hợp. Điều này sẽ giúp quý khách hàng tránh trường hợp mua nhầm hàng không tương thích.

Vì sao nên mua cảm biến dòng điện xe nâng giá tốt tại An Phát?

Phụ tùng xe nâng An Phát là đơn vị có hơn 15 năm kinh nghiệm hoạt động. Chúng tôi là đối tác phân phối phụ tùng trực tiếp từ thương hiệu TVH TotalSource (Bỉ) – nhà cung cấp phụ tùng xe cơ giới nâng hạ hàng đầu thế giới.

Hệ thống kho hàng của An Phát luôn lưu trữ sẵn hàng trăm mã linh kiện điện tử, cảm biến dòng điện, cảm biến góc lái, bo mạch điều khiển cho tất cả các thương hiệu xe nâng hàng đầu như Toyota, Komatsu, TCM, Nichiyu, Linde, Mitsubishi, Hyster, Yale, Crown, Heli, Hangcha. Đội ngũ kỹ sư tại An Phát có trên 15 năm kinh nghiệm thực chiến trong chẩn đoán, sửa chữa và phục hồi hệ thống điện xe nâng.

Khi mua cảm biến dòng điện xe nâng tại An Phát, quý khách hàng sẽ được sử dụng chính sách bảo hành minh bạch cho từng sản phẩm. Đồng thời, nếu có lỗi từ nhà sản xuất, quý khách hàng sẽ được hỗ trợ đổi hàng.

Xe nâng của bạn đang gặp sự cố về dòng điện? Đừng để tình trạng kéo dài gây ảnh hưởng đến động cơ và bộ điều khiển. Liên hệ ngay tới An Phát qua hotline: 0915 070 603 để được kỹ thuật viên tư vấn miễn phí và báo giá cảm biến dòng điện xe nâng phù hợp. An Phát luôn sẵn sàng hỗ trợ khách hàng 24/7.
